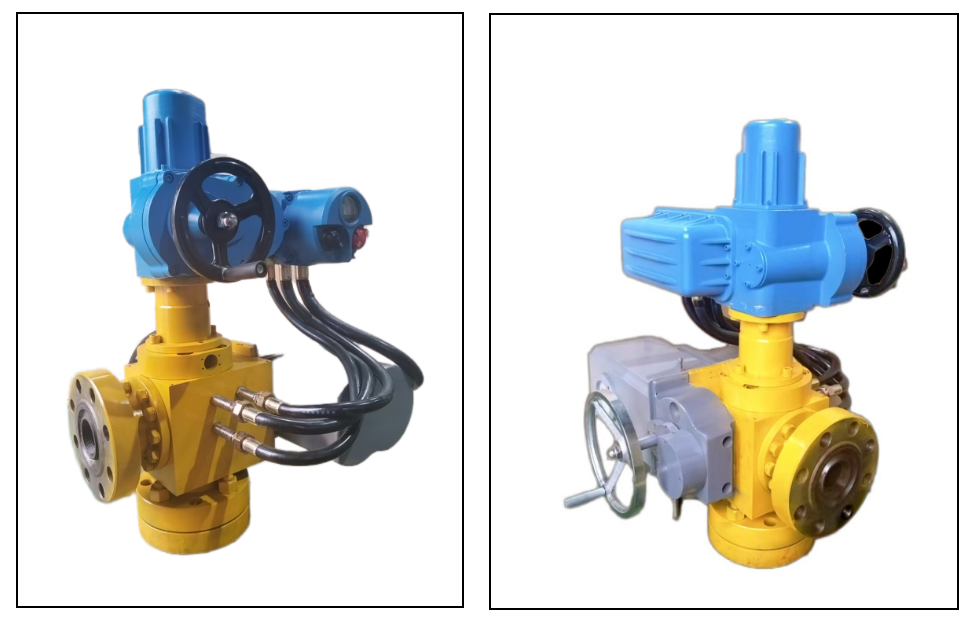

一、产品简介

井口智能控测紧急截断阀是一款集远程操控、监测、调控、安全防护于一体的全新产品。可是实现远程流量精准控制与风险的主动防御。实现智能调压、高低压保护和流量计量等功能一体化，且进一步加入智能控制环节实现无人值守。



二、产品参数：

1）公称压力：35MPa；70MPa；

2）工作温度：-40℃～80℃

3）工作电压：DC24V

  4）调节精度：±0.5

  5）计量精度：±5%

  6）远程和就地紧急切断时间：<2s

  7）防护等级：IP65

  8）防爆标志：ExdmbⅡb T4Gb

  9）超压切断压力：3.0～10.0MPa，能够自行设定

  10）欠压切断压力：0.5～3.0MPa，能够自行设定

  11）MODBUS FOR RTU通讯协议

三、功能特点

1）多种生产模式设计

有七种生产模式：手动模式、自动模式、时间间歇模式、压力间歇模式、定开度模式、定量模式以及柱塞联动模式，在生产后期可实现低压间歇生产、远程高压开井。

2） 紧急截断功能

当阀门打开时，锁定机构使得阀门处于开启状态，当外部管线压力发生异常情况时，锁定机构会自动解锁，实现阀门的紧急切断功能。

3）流量计量功能

阀门自身具有流量计量功能，通过一整套自身计算模型，将实时流量、累计流量数据反馈至控制中心。

4）远程高压起闭功能

远程控制平台可以通过智能调节，调整阀后压力，确保管线压力保持在正常工作范围内，实现阀门的远程开关阀，实现远程高压开阀，开阀高压为25MPa，实现智能“自动化”。

5）定开度功能

根据现场需求设置阀门开度值，阀门自身的控制单元会按照设定值自动调节，当开度值达到设定值时，阀门就自动保持在该状态下，实现全自动调节。

6）定流量功能

根据现场需求设置阀门生产流量值，阀门自身的控制单元会按照设定值自动调节，当开度值达到设定值时，阀门就自动保持在该状态下，实现全自动调节。

6）定时、定压功能

根据现场需求设置阀门开关时间或者开关压力，当时间或者压力达到设定值时阀门就会自动打开或者关闭。

7） 防冻堵结构

阀门开启结构采用省力杠杆，实现“高压低扭矩”开启，在阀门结冰的情况下能够实现阀门正常开启，有效防止冻堵问题；

四、执行标准：

GB/T 22513-2023 石油天然气钻采设备 井口装置和采油树

API 6A 井口装置和采油树设备规范

JB/T 7387-2014 工业过程控制系统用电动控制阀

JB/T 8219-2016 工业过程控制系统用普通型及智能型电动执行机构

GB/T 12221    金属阀门结构长度

GB/T 20173    石油天然气工业 管道输送系统  管道阀门

NB/T 47008    承压设备用碳素钢和合金钢锻件

NB/T 47013.2   承压设备无损检测第2部分：射线检测

GB/T 13927    工业阀门 压力试验

JB/T 6899     阀门的耐火试验

GB/T 3836.1   爆炸性环境 第1部分：设备通用要求

GB/T 3836.2   爆炸性环境 第2部分：由隔爆外壳“d”保护的设备
