一、产品简介

翅片管式风冷器是一种通过风机强制驱动空气流过翅片管束，使管内热流体（如水、蒸汽、导热油、天然气等）的热量被管外空气带走，从而实现冷却或冷凝目的的换热设备。

二、主要结构与组成部分

1、翅片管束-采用无缝钢管绕金属翅片结构，极大地增加管外的换热面积，一般碳钢采用20G , 翅片采用铁或铝制材料。

2、风机系统-提供稳定的、足够风量的空气流，强制吹过或吸入经过翅片管束，带走热量。一般采用轴流风机。

3、框架-支撑整个管束和风机系统的钢结构。整个框采用一次折弯成型，局部增设加强筋，增加框架整体的强度和刚度。

4、汇管与接口-根据需求可以定制螺纹连接或法兰连接。

三、特点

结构紧凑：管束排布采用40°错位连接，减小空间排布，缩小体积。

节约成本：相较与相同换热效率条件下，价格远低于水冷式列管式换热器。

结构可靠：管束与弯头和汇管的焊接均采用氩弧焊接，可承高压。

安装方便：与底座安装牢固，只需要与进出口相连就可完成安装。

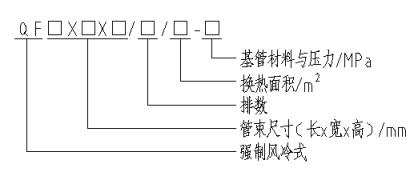

四、命名与型号

QF2125X1500X380/5/2-G6.3：强制风冷式，管束尺寸：2125x1500x380，5排，换热面积2㎡，钢基管，6.3MPa。

五、执行标准

GB 150 钢制压力容器

GB 151 管壳式换热器

GB／T 191 包装储运图示标志

GB／T 231.1-2009 金属材料 布氏硬度试验 第1部分：试验方法

GB／T 699 碳素结构钢

GB／T 700 碳素结构钢

GB／T 912 碳素结构钢和低合金结构钢热轧薄钢板和钢带

GB／T 985.1-2008 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口

GB／T 1047 管道元件 DN（公称尺寸）的定义和选用

GB／T 1804 一般公差 未注公差的线性和角度尺寸的公差

GB／T 1958 产品几何量技术规范（GPS）形状和位置公差 检测规定

GB／T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带

GB 5310 高压锅炉用无缝钢管

GB／T 5777 无缝钢管超声波探伤检验方法

GB／T 7306.1-2000 55° 密封管螺纹 第1部分：圆柱内螺纹与圆锥外螺纹

GB／T 8163 输送流体用无缝钢管

HG／T 20592 钢制管法兰
