在石油、天然气行业中，气液分离器被用于将介质中的气体和液体有效分离，保障生产设备的正常运行。

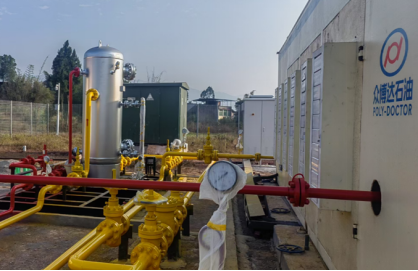

气液分离器采用的分离结构很多，其分离方法有重力沉降、折流分离、离心力分离、丝网分离、超滤分离、填料分离等。目前，我公司生产的气液分离器采用重力沉降、折流分离、丝网过滤相结合的工艺，气液分离器撬装系统主要由分离器本体、一体化采集控制系统、信息传输系统等组成。







1）工作介质：天然气

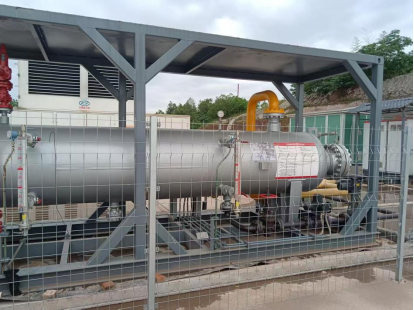

2）结构型式：卧式、立式

3）分离器容积：1.0m³、1.5m³、5m³等

4）设计压力：6.3Mpa、9.8Mpa

5）材质：Q345R

6）进气、排气管口：DN80、DN100、DN150

7）排液、放空管口：DN50

8）控制阀：电动、防爆（AC220V）

9）通讯接口：RS485接口，modbus for rtu 协议

10）通讯参数：9600 数据位8 停止位1 无校验



1）实时检测液位、反馈阀门开关状态。

2）高液位报警、高压力报警。

3）手动、远程自动排液。

4）缠绕有伴热带，防止低温冻堵；

5）排液管路采用调节阀+电动球阀，实现自动排液；

6）撬装防爆设计，自带防爆控制柜。



TSG 21 《固定式压力容器安全技术监察规程》

GB/T 150.1～150.4 《压力容器》

NB/T 47042 《卧式容器》

GB/T 713.2-2023 《锅炉和压力容器用钢板》

HG/T 20592～20635 《钢制管法兰、垫片、紧固件》

NB/T 47013.1～47013.6 《承压设备无损检测》

NB/T10558 《压力容器涂敷与运输包装》

NB/T 47015 《压力容器焊接规程》

NB/T 47014 《承压设备焊接工艺评定》

GB 50093-2013 《自动化仪表工程施工及质量验收规范》

GB/T50892 -2013 《油气田及管道工程仪表控制系统设计规范》

GB/T 26480 《阀门的检验与试验》

SY/T 6960 《阀门试验：耐火试验要求》

GB/T 51296 《石油化工工程数字交付标准》

NB/T10558 《压力容器涂敷与运输包装》

SY/T 0043 《石油天然气工程管道和设备涂色规范》
